Izračunavanje kapaciteta obrtnog momenta lančanog pogona je ključni aspekt za inženjere, dizajnere i sve koji su uključeni u sisteme za prenos snage. Kao dobavljač lančanih pogona, razumijem značaj preciznih proračuna kapaciteta obrtnog momenta kako bi se osigurale optimalne performanse i pouzdanost lančanog pogona u različitim primjenama. U ovom blog postu vodit ću vas kroz proces izračunavanja kapaciteta obrtnog momenta lančanog pogona, pružajući vam potrebno znanje i alate za donošenje informiranih odluka.
Razumijevanje osnova lančanih pogona
Prije upuštanja u proračun kapaciteta obrtnog momenta, bitno je imati osnovno razumijevanje lančanih pogona. Lančani pogon se sastoji od lanca i dva ili više lančanika. Lanac se spaja sa zupcima lančanika, prenoseći snagu sa jednog vratila na drugo. Lančani pogoni se široko koriste u različitim industrijama, uključujući automobilsku, poljoprivrednu, proizvodnju i transport, zbog svoje visoke efikasnosti, pouzdanosti i sposobnosti prenosa snage na velike udaljenosti.
Faktori koji utječu na kapacitet obrtnog momenta
Nekoliko faktora utiče na kapacitet obrtnog momenta lančanog pogona. Razumijevanje ovih faktora je ključno za precizne proračune kapaciteta obrtnog momenta. Evo ključnih faktora:

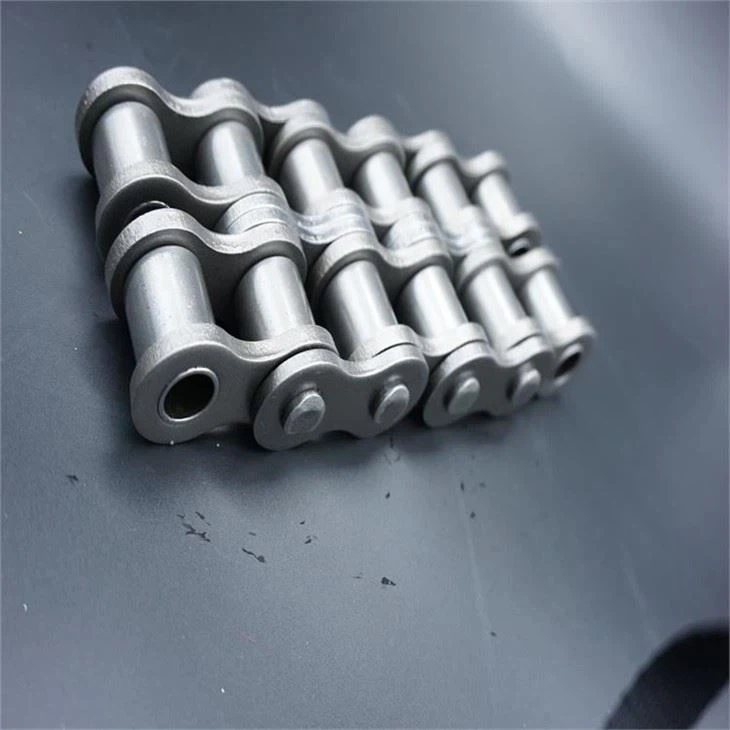

- Veličina i tip lanca: Veličina i tip lanca igraju značajnu ulogu u određivanju njegovog obrtnog momenta. Različite veličine i tipovi lanaca imaju različitu nosivost. Na primjer, veći lanac s više karika i većim korakom općenito će imati veći kapacitet zakretnog momenta od manjeg lanca. Možete istražiti naše4012 4014 4016 Duplex valjkasti lanac za spajanje lanacaza širok spektar opcija.
- Veličina lančanika i broj zubaca: Veličina i broj zubaca na lančanicima također utiču na kapacitet obrtnog momenta. Veći lančanici s više zubaca mogu ravnomjernije rasporediti opterećenje, smanjujući naprezanje lanca i povećavajući kapacitet obrtnog momenta.
- Materijal i kvaliteta: Materijal i kvaliteta lanca i lančanika utječu na njihovu snagu i izdržljivost. Visokokvalitetni materijali, kao što je legirani čelik, mogu izdržati veća opterećenja i pružiti bolje performanse. NašANSI/DIN/ISO proizvodnja preciznih lanaca s valjcima i čaurama kratkog korakaproizvedeni su po najvišim standardima, osiguravajući vrhunski kvalitet i pouzdanost.
- Uslovi rada: Radni uslovi, uključujući brzinu, temperaturu, podmazivanje i okruženje, mogu uticati na kapacitet obrtnog momenta. Velike brzine, ekstremne temperature i loše podmazivanje mogu smanjiti performanse i vijek trajanja lanca.
Izračunavanje kapaciteta obrtnog momenta
Kapacitet obrtnog momenta lančanog pogona može se izračunati pomoću sljedećih koraka:
Korak 1: Odredite projektnu snagu
Prvi korak je određivanje projektirane snage potrebne za primjenu. Projektna snaga je snaga koju lančani pogon treba da prenese u normalnim radnim uvjetima. Može se izračunati korištenjem sljedeće formule:
[P = \frac{T \puta n}{9550}]
gdje:
- (P) je projektna snaga u kilovatima (kW)
- (T) je obrtni moment u njutn-metrima (N·m)
- (n) je brzina rotacije u okretajima u minuti (rpm)
Korak 2: Odaberite veličinu i vrstu lanca
Na osnovu projektovane snage, radnih uslova i drugih faktora, odaberite odgovarajuću veličinu i tip lanca. Možete pogledati katalog proizvođača lanaca ili se posavjetovati sa stručnjakom za lančani pogon za smjernice.
Korak 3: Izračunajte dozvoljenu napetost
Dozvoljena napetost je maksimalna napetost koju lanac može izdržati bez kvara. Može se izračunati korištenjem sljedeće formule:
[F_a = \frac{K_A \puta P}{v}]
gdje:
- (F_a) je dozvoljena napetost u Njutnima (N)
- (K_A) je faktor usluge, koji uzima u obzir radne uslove i zahtjeve primjene
- (P) je projektna snaga u kilovatima (kW)
- (v) je brzina lanca u metrima u sekundi (m/s)
Faktor usluge (K_A) može se dobiti iz kataloga proizvođača lanca ili industrijskih standarda.
Korak 4: Izračunajte kapacitet obrtnog momenta
Kapacitet obrtnog momenta lančanog pogona može se izračunati pomoću sljedeće formule:
[T = \frac{F_a \times d}{2}]
gdje:
- (T) je kapacitet obrtnog momenta u njutn-metrima (N·m)
- (F_a) je dozvoljena napetost u Njutnima (N)
- (d) je prečnik koraka manjeg lančanika u metrima (m)
Primjer izračuna
Razmotrimo primjer koji ilustruje proces izračunavanja kapaciteta obrtnog momenta. Pretpostavimo da imamo aplikaciju lančanog pogona sa sljedećim parametrima:
- Projektna snaga ((P)): 10 kW
- Brzina rotacije ((n)): 1000 o/min
- Faktor usluge ((K_A)): 1.2
- Brzina lanca ((v)): 2 m/s
- Prečnik koraka manjeg lančanika ((d)): 0,2 m
Prvo izračunavamo projektni moment pomoću formule:
[T = \frac{P \times 9550}{n} = \frac{10 \times 9550}{1000} = 95,5 \text{ N·m}]
Zatim izračunavamo dozvoljenu napetost pomoću formule:
[F_a = \frac{K_A \times P}{v} = \frac{1.2 \times 10}{2} = 6 \text{ kN} = 6000 \text{N}]
Konačno, izračunavamo kapacitet obrtnog momenta koristeći formulu:
[T = \frac{F_a \times d}{2} = \frac{6000 \times 0.2}{2} = 600 \text{ N·m}]
U ovom primjeru, kapacitet obrtnog momenta lančanog pogona je 600 N·m.
Važnost preciznog izračunavanja obrtnog momenta
Precizan proračun obrtnog momenta je bitan iz sljedećih razloga:
- Optimalne performanse: Osiguranje da lančani pogon ima dovoljan kapacitet obrtnog momenta sprječava prerano kvar i osigurava optimalne performanse.
- Sigurnost: Preopterećenje lančanog pogona može dovesti do loma lanca, što može uzrokovati ozbiljne sigurnosne opasnosti.
- Uštede troškova: Odabir prave veličine i tipa lanca na osnovu preciznih proračuna kapaciteta obrtnog momenta može smanjiti troškove izbjegavanjem prevelikih ili podspecifikacija.
Zaključak
Izračunavanje kapaciteta obrtnog momenta lančanog pogona je kritičan korak u dizajnu i izboru sistema lančanog pogona. Razumijevanjem faktora koji utječu na kapacitet obrtnog momenta i praćenjem koraka izračunavanja navedenih u ovom blog postu, možete osigurati da vaš lančani pogon radi sigurno i efikasno. Kao dobavljač lančanih pogona, nudimo širok asortiman visokokvalitetnih lančanih pogona i lančanika koji će zadovoljiti vaše specifične potrebe. Ako imate bilo kakvih pitanja ili vam je potrebna pomoć oko proračuna kapaciteta zakretnog momenta ili odabira lančanog pogona, slobodno se obratitekontaktirajte nasza konsultacije. Radujemo se što ćemo raditi s vama kako bismo vam pružili najbolja rješenja lančanog pogona za vaše aplikacije.
Reference
- "Lančani pogoni: Priručnik za odabir i primjenu" od strane Američkog udruženja lanaca
- "Mehanički dizajn mašinskih elemenata i mašina: perspektiva prevencije kvarova" Roberta L. Nortona
